本設備由工作區、回風箱體、風機箱體、出風箱體、及外箱體幾大部分拼裝而成。控制面板位于設備內部工作區正面，控制面板采用輕觸型液晶控制面板(或變頻器)，可以控制風機起停，調節風機工況，調整工作區需要的風速:在其旁有壓差計，測試過濾器的阻力;防水五孔插座及照明燈開關。在送風箱體的內部還有排風調節板，可以調節設備的排風量在合理的范圍內。工作原理:

本設備采用垂直單向流的氣體形式，回風先要通過初效過濾器進行預過濾，將氣流中的大顆粒粉塵粒子處理掉，經過預處理后的空氣，再經過中效過濾器進行二次過濾，以起到充分保護高效過濾器的作用。

在離心風機提供的壓力下，通過高效過濾器，使之達到潔凈要求。潔凈氣流被送至送風箱體內，90%通過均流送風網板，形成均流的垂直送風氣流，10%則通過風量調節板，排出設備。所有氣流均經過高效過濾器處理，所以送風，排風均不帶殘余粉塵，避免了二次污染。由于在工作區域形成穩定的單向流，在此區域中散發的粉塵，會在單向氣流的影響下，隨著氣流而被初效、中效過濾器所捕集。

設備帶有10%的排風，從而形成相對與外部環境的負壓，從一定程度上保證了此區域內的粉塵不會擴散至室外，起到保護外部環境的作用。

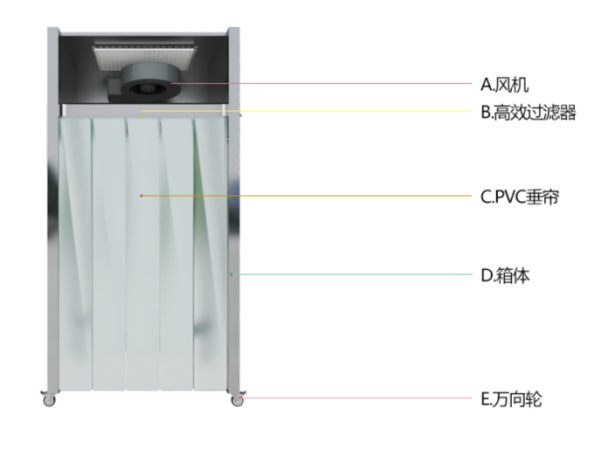

產品組成：

組成解析：

1、箱體

箱體的厚度為：0.8~1.2mm，建議厚度為：1.0mm，因?yàn)檫^厚影響折彎，成本高；過薄影響整體強度；其材質分別為：鋼板噴塑，特點是：耐熱性能好，硬度強；不銹鋼，特點是：耐腐蝕，硬度強，防火耐熱；

2、PVC垂簾

PVC垂簾材質為：PVC，其作用：確保內部工作效率；

3、萬向輪

萬向輪的作用是：方便移動，帶腳剎；

4、風機

風機的電源為：220V，50Hz；平均風速為：0.25~0.45m/s噪聲：≤62db；作用是：使下降風速保持穩定；

5、無隔板過濾器

無隔板過濾器的防護網的作用是：固定濾紙，防止碰撞破損。其材質一般分為：

烤漆網、鋁拉網、鍍鋅網；其中更推薦：烤漆網，因?yàn)槠洌悍牢邸⒎莱薄⒎冷P、不產塵、不積塵的特點；

無隔板過濾器的密封墊片材質為：EPDM三元乙丙橡膠；其特點：耐老化、密封性好；

無隔板過濾器密封膠用于：密封濾料邊緣及隔板，防止發生側漏；其材質為：聚氨酯；其適應溫度：≤100℃；特點：粘接強度高，流淌性好，凝固快、無刺激性氣味；

無隔板高效過濾器過濾效率為：H10—95%、H11—99.5%、H12—99.95%、H13—99.995%、H14—99.9995%、U15-U17超高效；其過濾精度為：0.3μm；

無隔板過濾器的濾料的材料分別為：

超細玻璃纖維濾紙，其性能：耐酸堿、生物惰性；其特點：纖維直徑小，空隙較大，過濾效率高；分隔物為：鋁箔隔板；工作濕度：≤99%。

PP高效紙，其性能：耐酸堿腐蝕、熔點高；其特點：低阻,高效,高強度,環保；分隔物為：紙隔板；工作濕度：≤82%。

PTFE聚四氟乙烯，其性能：耐酸堿腐蝕、耐高溫；其特點：強度高、能耗低、不散播化學氣體；分隔物為：熱熔膠；工作濕度：≤99%。

無隔板過濾器外框的材質一般有哦：鋁合金、鍍鋅板、不銹鋼板；其厚度：46mm、96mm；特性為：厚度過薄，平整度差，強度差；厚度過厚，影響折彎，成型效果差，成本提高；推薦使用：鋁合金；理由是：不產塵、不積塵、高強度、耐腐蝕

無隔板過濾器外框的類型一般分為：

V型，特點：堅固、壽命長、容塵量大；適用于：定風量和變風量系統；

箱式，特點：效率高、壽命長、低壓降、結構緊湊；適用于：空間小、風量大的環境；

板式，特點：阻力低、重量輕、密封性好；適用于：對密封要求較高的環境；

液槽式，特點：成本低、厚度小、密封性好；適用：凈化等級較高的環境；

刀邊式，特點：安裝方便、需要空間小、成本低；適用于：空間有限制且對潔凈度要求較高的環境；

詳細參數：

箱體厚度：0.8～1.2，推薦 1.0mm，既有足夠強度，又不會使成本過高，能滿足一般使用需求。

箱體材質：304不銹鋼/鋼板噴塑，推薦304不銹鋼，耐腐蝕性好、韌性強、性價比高，適用場景廣泛。

外徑：1300*1200*2570/1600*1800*2570/可定制，推薦1600*1800*2570mm，適配主流制藥車間通道寬度，便于移動與操作。

內徑：1200*600*2000/1500*1200*2000/可定制，推薦1500*1200*2000mm，確保內部活動空間與外部結構協調，符合人體工學操作需求。

風速(m/s)：0.36-0.54，推薦0.45 m/s，能夠確保穩定的氣流組織和良好的潔凈效果。

噪音（dB）：≤68，推薦≤68 dB，能為操作人員提供更舒適的工作環境。

照度：≥400，推薦500lux，可以避免因照明不足導致的誤操作、污染等風險。

注意：正常工作條件，溫度：5-40℃；相對濕度：≤80%；大氣壓力：80-160Kpa；

施工工藝：

1.確定位置放置采樣車
